HSS clinker
Skh-9高速鋼是一種比較常見(jiàn)的高速工具鋼，在全球范圍上應(yīng)用廣泛。?Skh-9高速鋼的碳化組織細(xì)小、整齊、分布均勻，可取代W型高速工具鋼skh2，結(jié)構(gòu)均勻，因此，其耐磨性和皮革性能相對(duì)平衡，尤其是，碳含量的增加或減少并不會(huì)破壞Skh-9高速鋼的高溫特性，使鋼的性能繼續(xù)發(fā)生顯著變化。當(dāng)需要皮革性能時(shí)，低碳鋼適用；當(dāng)需要硬度和耐磨性時(shí)，高碳鋼適用。熱加工和冷加工具有良好的塑性、可加工性和耐磨性。

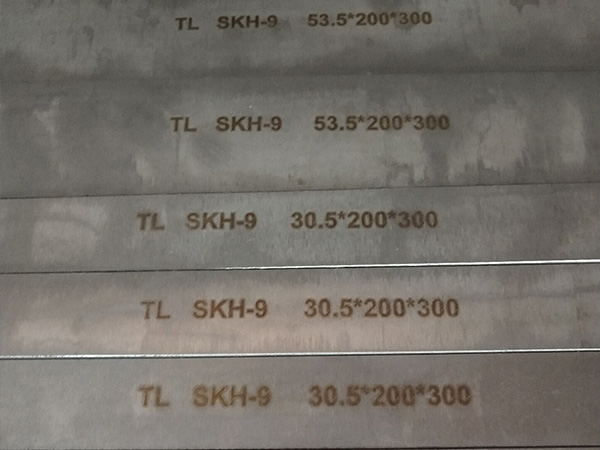

介紹
Skh-9高速鋼是一種比較常見(jiàn)的高速工具鋼，在全球范圍上應(yīng)用廣泛。 Skh-9高速鋼的碳化組織細(xì)小、整齊、分布均勻，可取代W型高速工具鋼skh2，結(jié)構(gòu)均勻，因此，其耐磨性和皮革性能相對(duì)平衡，尤其是，碳含量的增加或減少并不會(huì)破壞Skh-9高速鋼的高溫特性，使鋼的性能繼續(xù)發(fā)生顯著變化。當(dāng)需要皮革性能時(shí)，低碳鋼適用；當(dāng)需要硬度和耐磨性時(shí)，高碳鋼適用。熱加工和冷加工具有良好的塑性、可加工性和耐磨性。
制造過(guò)程
鍛件：1.100-900℃
退火：加熱至800-850℃, 在此溫度下停留2-4小時(shí)，爐內(nèi)冷卻
淬火：預(yù)熱至550-600℃, 再熱至950℃, 然后加熱到a:1220-1250℃; 乙：1200℃～1230℃。 在油中硬化，但油溫必須保持在40-60℃℃; b。
回火：加熱至550-570℃, 保持在這個(gè)溫度，然后在靜止空氣中冷卻，回火必須重復(fù)兩次
硬度：HRC：>63
用途
Skh-9高速鋼可用于制造有著耐磨、抗沖擊工具、形狀復(fù)雜工具、銑刀、銑刀、鉆頭、刀具等及高檔沖模，如冷鍛模、墩鍛模等。
微信咨詢
進(jìn)入淘寶店鋪
版權(quán)所有：東莞市鋼毅特殊鋼有限公司
? 粵ICP備19144474??本網(wǎng)站部分素材來(lái)源于網(wǎng)絡(luò)，如有侵權(quán)，請(qǐng)立即聯(lián)系刪除
全國(guó)銷售熱線：
